Ventilator centrifugal DDM 12/12 M7A2 3F 4P 2V

Preţ fără taxe 709171Lei
Preţ inc. taxe 858097Lei

Livrare din stoc

Nicotra Gebhardt DDM 12/12 M7A2 este un ventilator centrifugal dublu-aspirant, cu pale curbate înainte și acționare directă. Rotorul e montat direct pe motor, deci nu are curele și nu pierde putere prin transmisie.

  • Debit: maxim ~12.000 m³/h;
  • Presiune: statică de până la ~700 Pa
  • Motor: trifazat 400 V / 50 Hz, 2,2 kW, 4 poli, 1.400 rpm, 2 trepte de turație (Δ/Y)
  • Protecție: IP54, izolație Clasa F, protecție termică
  • Construcție: carcasă și rotor din oțel zincat, rotor echilibrat dinamic ISO 1940, livrat cu flanșă de refulare montată
  • Utilizare: aer vehiculat de maximum 40 °C; greutate 59 kg

Performanțele sunt testate după AMCA 210 / ISO 5801. Livrare din stoc.

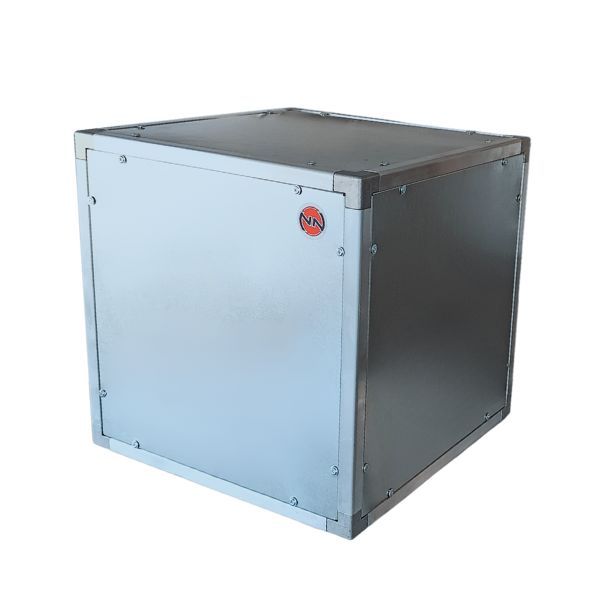

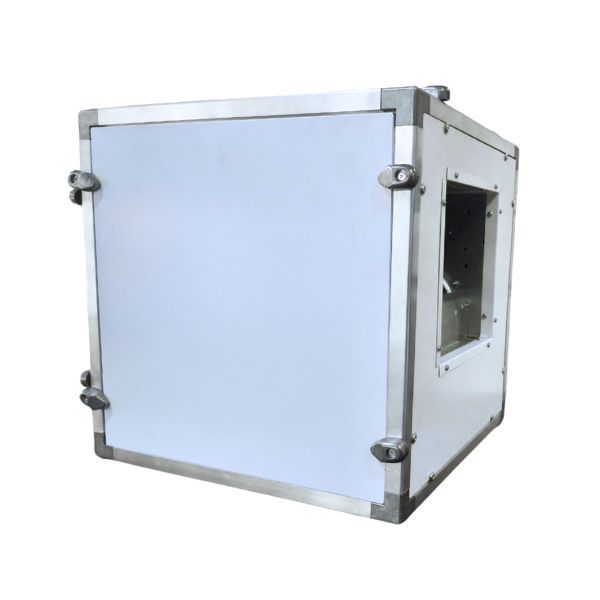

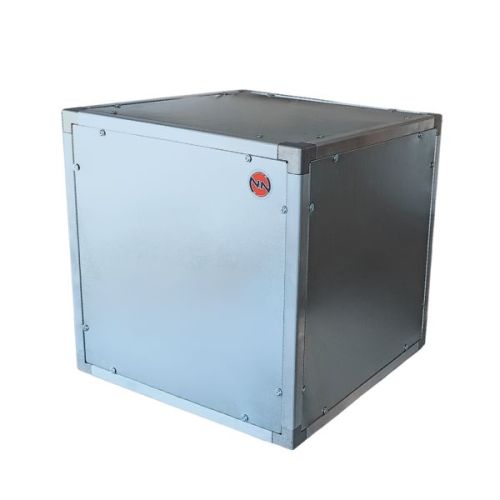

La cerere, ventilatorul poate fi livrat integrat într-o cutie plenum izolată, realizată din panouri din tablă galvanizată sau tablă vopsită RAL 9010. În funcție de dimensiunea profilului din aluminiu, se utilizează izolație de 6 mm sau izolație de 10 mm. Deasemenea, ventilatoarele pot fi livrate în variantă „plug & play”, gata de funcționare, echipate cu kit complet de control al turației, pentru reglaj facil al debitului de aer și adaptare optimă la cerințele aplicației.

  • Debit de aer:
    12000 m3/h
  • Varianta motor:
    AC motor
  • Putere motor:
    2.2 kW
  • Tensiune alimentare:
    400 V- 50 Hz
  • Turatie motor:
    4 POLI
Îmi doresc
Credit Calculator

Credit calculator

Ventilator centrifugal DDM 12/12 M7A2 3F 4P 2V
Vă rugăm să selectați instituția de credit
Preț produs: 7091.71Lei
Extraction of information from credit institutions
Предоставената таблица е с информационна цел. Добавете продукта в количката си с бутона "Добави в количката" и при поръчка ще можете да изберете броя вноски на кредита.
Acest tabel are caracter informativ. Adăugați produsul în coșul de cumpărături unde veți putea selecta detaliile cererii de creditare.
Предоставената таблица е с информационна цел. Добавете продукта в количката си с бутона "Добави в количката" и при поръчка ще можете да изберете броя вноски на кредита.
Предоставената таблица е с информационна цел. Добавете продукта в количката си с бутона "Добави в количката" и при поръчка ще можете да изберете броя вноски на кредита.
Предоставената таблица е с информационна цел. Добавете продукта в количката си с бутона "Добави в количката" и при поръчка ще можете да изберете броя вноски на кредита.
Предоставената таблица е с информационна цел. Добавете продукта в количката си с бутона "Добави в количката" и при поръчка ще можете да изберете броя вноски на кредита.

Когато плащате с NewPay, всъщност NewPay плаща поръчката Ви вместо Вас. Вие я получавате и разполагате с три начина да я платите към тях:

  • Отложено до 30 дни от момента на изпращане на поръчката без оскъпяване. За покупки на стойност до 400 лв. / €204,52
  • Плащане на 4 вноски. Заплащате 20% от стойността на поръчката си на момента с карта. Останалата сума се разделя на 3 равни месечни вноски без оскъпяване. За покупки на стойност до 1000 лв. / €511.31
  • Плащане на 6 вноски. Стойността на поръчката се разпределя в 6 равни месечни вноски с оскъпяване. За покупки на стойност до 2000 лв. / €1022.61

Comandă rapidă

Doar 4 câmpuri de completat
Noi vă vom contacta pentru finalizarea comenzii.
  • FN02123
  • 59.000 Kg
Debit mare de hală, într-un ventilator compact

DDM 12/12 M7A2 mută aproape 12.000 m³/h printr-o carcasă de doar 490 × 521 × 451 mm. Pe o instalație cu filtru, baterie de încălzire și tubulatură păstrează în jur de 9.000–10.000 m³/h. E ventilatorul potrivit pentru:

  • centrale de tratare a aerului de debit mare
  • aeroterme și unități de aer proaspăt încălzit pentru hale
  • cutii de ventilație pentru spații comerciale și industriale

Rotorul dublu-aspirant aspiră aer din ambele părți simultan. Așa obține un debit pe care un ventilator monoaspirant îl atinge doar cu o carcasă mult mai mare.

Performanțe măsurate

Pe o instalație obișnuită (filtru, baterie de încălzire, tubulatură de lungime medie, 200–400 Pa), ventilatorul livrează 9.000–10.000 m³/h.

Zgomot: nivelul de putere acustică LWA este de 85–95 dB, după punctul de funcționare. Pentru spații în care stau oameni, montează-l într-o cutie fonoizolantă și folosește atenuatoare pe tubulatură.

Două trepte de turație, din conexiune

Motorul trifazat are două trepte de turație:

  • Triunghi (Δ): turație maximă, până la ~12.000 m³/h
  • Stea (Y): turație redusă, aproximativ 8.000 m³/h la refulare liberă, cu zgomot și consum mai mici

Pentru reglaj continuu, producătorul admite un transformator, un regulator TRIAC sau un variator de frecvență. Alege regulatorul după curentul maxim al motorului, de 9,7 A.

Construcție

  • Carcasă: tablă de oțel zincată, fălțuită
  • Rotor: oțel zincat, pale curbate înainte, echilibrat dinamic după ISO 1940
  • Motor: 2,2 kW, IP54, Clasa F, protecție termică externă (contacte termice la bornă)
  • Flanșă de refulare: montată din fabrică
  • Tip de instalare (ISO 5801): B, adică aspirație liberă și refulare pe tubulatură
  • Carcasa, rotorul și motorul sunt produse de Nicotra Gebhardt

Unde îl poți folosi

Aer proaspăt încălzit pentru hale. Cu o baterie de încălzire pe apă caldă BAC 120 (120 kW, 11.000 m³/h) sau BAC 90 și un filtru G4, faci o unitate de aer proaspăt pentru ateliere, depozite și săli de sport de 1.000–2.000 m².

Centrale de tratare a aerului și recuperatoare de debit mare, pentru birouri, magazine, hoteluri și săli de evenimente.

Cutii de ventilație fonoizolate, de exemplu BOX PLUS 12/12, pentru evacuare sau introducere pe tubulatură.

Ventilație industrială generală: hale de producție, depozite, spații comerciale mari.

Când NU este potrivit

  • Aer cald și gras de peste 40 °C, cum e cel din hotele de bucătărie: alege un ventilator CF HP cu motor exterior, făcut pentru aer de până la 150 °C.
  • Debite mici, sub 5.000 m³/h: alege un model mai mic, de exemplu DD 9/9 M96R (3.990 m³/h, monofazat) sau OMNIBOX DD 10/10 (7.000 m³/h).

Montaj recomandat

  • Pe refulare: grilă gravitațională antiretur, dimensionată după flanșă
  • Între ventilator și tubulatură: racorduri flexibile antivibrații
  • Lângă ventilator: întrerupător de mentenanță, de exemplu EME5-20-4111
  • Pe aspirație: filtru G4, dacă aerul e preluat din exterior
  • Pentru echilibrarea instalației: clapetă de reglaj pe tubulatură

Dimensiuni (mm)

  • Lungime totală: 490,5
  • Înălțime totală: 521
  • Lățime totală, cu cutia de borne: 451
  • Lățime carcasă: 395

Specificații tehnice​

  • Tip: centrifugal dublu-aspirant (DWDI), pale curbate înainte, acționare directă
  • Debit maxim: aprox. 12.000 m³/h
  • Debit la 200 Pa: aprox. 10.000 m³/h
  • Debit la 400 Pa: aprox. 8.800 m³/h
  • Presiune statică maximă: aprox. 700 Pa
  • Motor: 2,2 kW, trifazat, 4 poli
  • Alimentare: 400 V / 50 Hz
  • Conexiune: Δ/Y, 2 trepte de turație
  • Turație: 1.400 rpm
  • Curent maxim: 9,7 A
  • Putere maximă absorbită: 5.780 W
  • Reglaj turație: transformator, TRIAC sau variator de frecvență
  • Protecție: IP54
  • Izolație: Clasa F, protecție termică externă
  • Temperatură maximă aer vehiculat: 40 °C
  • Zgomot (putere acustică LWA): 85–95 dB, după punctul de funcționare
  • Carcasă și rotor: oțel zincat, echilibrat ISO 1940
  • Dimensiuni (L × Î × l): 490,5 × 521 × 451 mm
  • Greutate: 59 kg
  • Livrat cu: flanșă de refulare montată
  • Testare: AMCA 210 / ISO 5801, instalare tip B
